Примеры дизайн-проектов

Примеры дизайн-проектов

В качестве образца для показа состава типового проекта взят дизайн-проект квартиры среднего уровня сложности. Все предложенные планы оптимизированы для показа на интернет-сайте. В нашем офисе Вы сможете рассмотреть эти чертежи более подробно.

Титульный лист

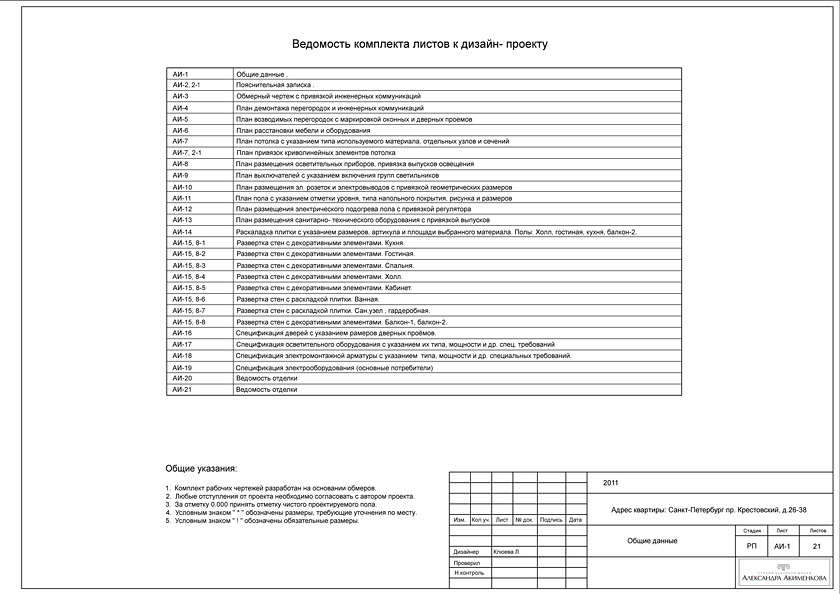

АИ-1 Общие даные.
АИ-2 Пояснительная записка.

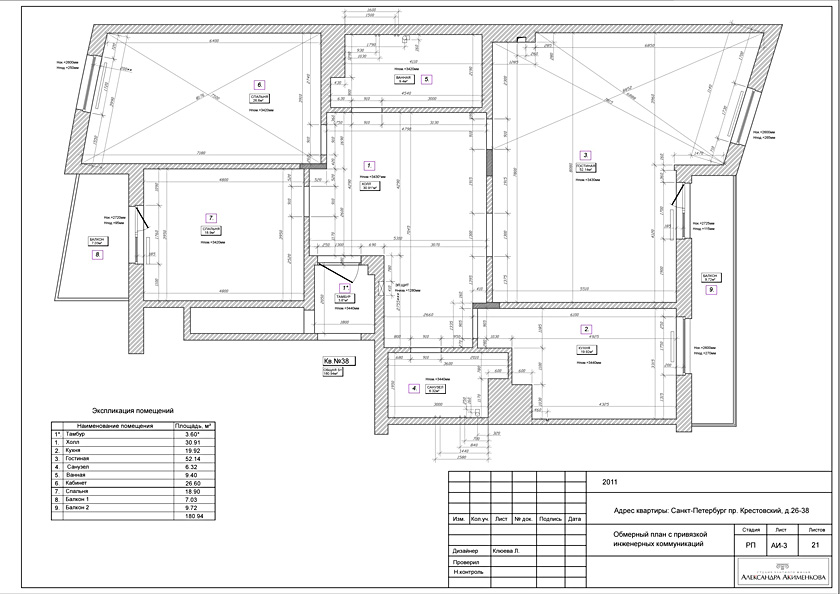

АИ-3 Обмерный чертеж с привязкой инженерных коммуникаций.

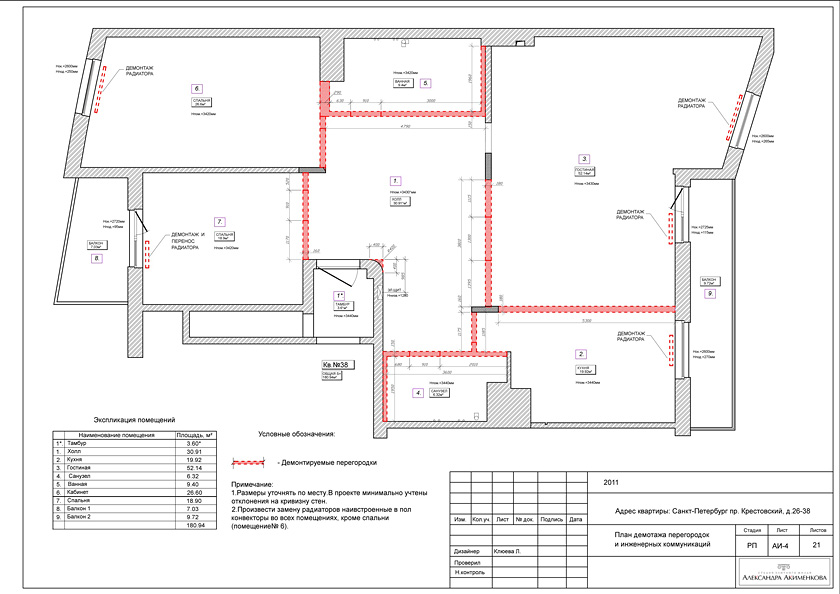

АИ-4 План демонтажа перегородок и инженерных коммуникаций.
АИ-5 План возводимых перегородок с маркировкой оконных и дверных проемов.

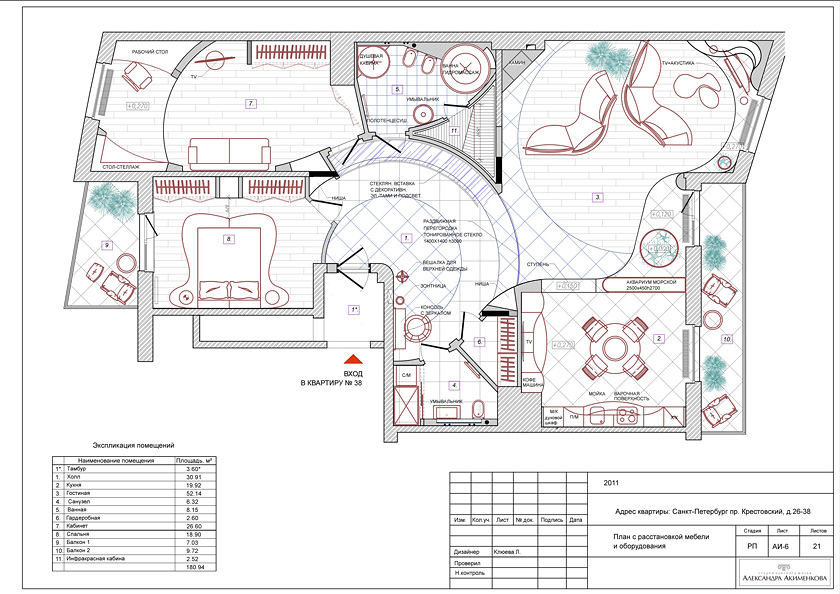

АИ-6 План расстановки мебели и оборудования.

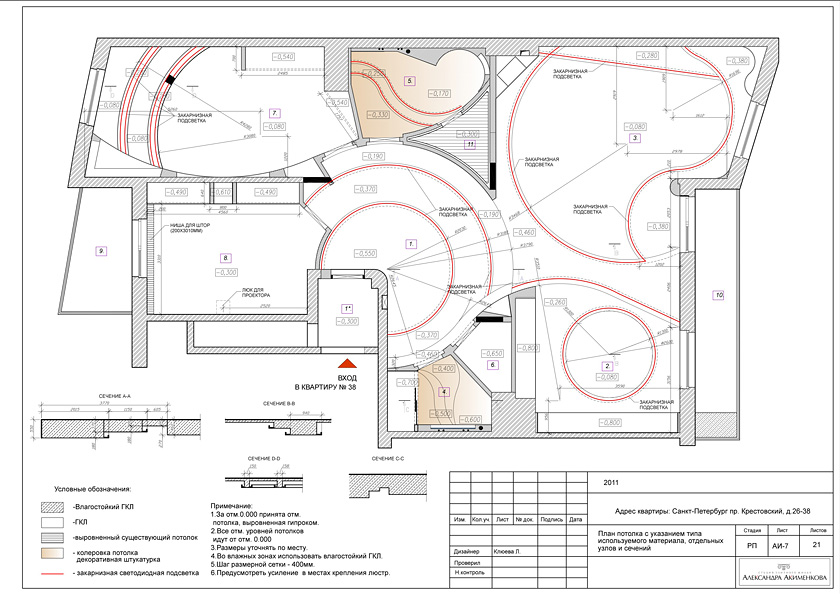

АИ-7 План потолка с указанием типа используемого материала, отдельных узлов и сечений.

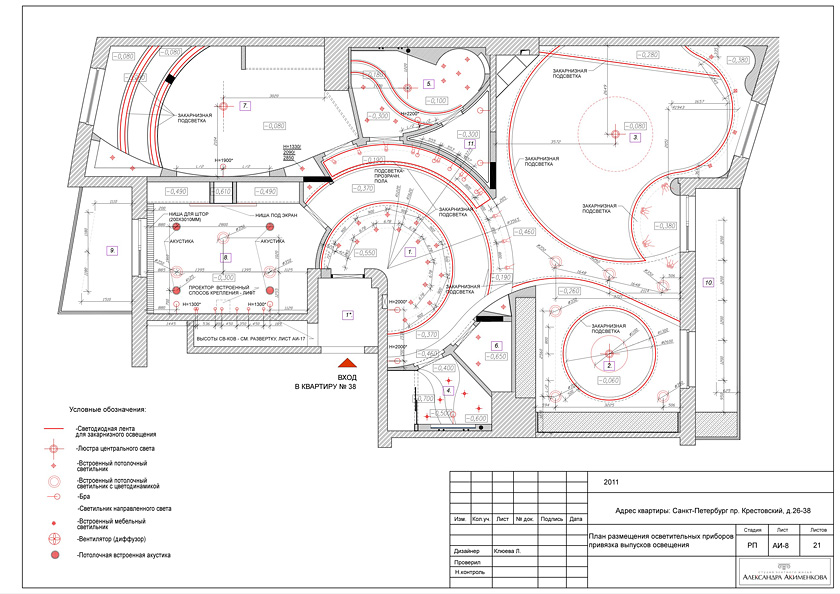

АИ-8 План размещения осветительных приборов, привязка выпусков освещения.
АИ-9 План выключателей с указанием включения групп светильников.

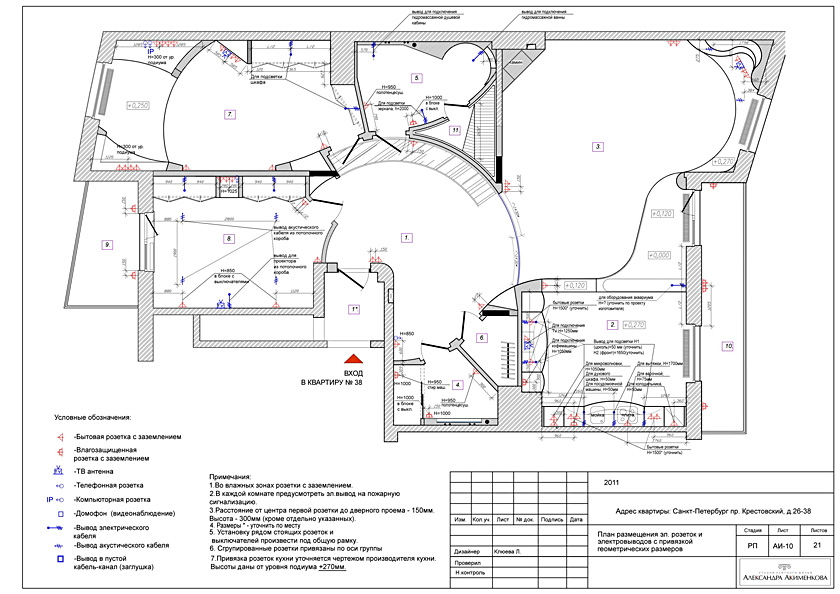

АИ-10 План размещения электрических розеток и электровыводов с привязкой геометрических размеров.

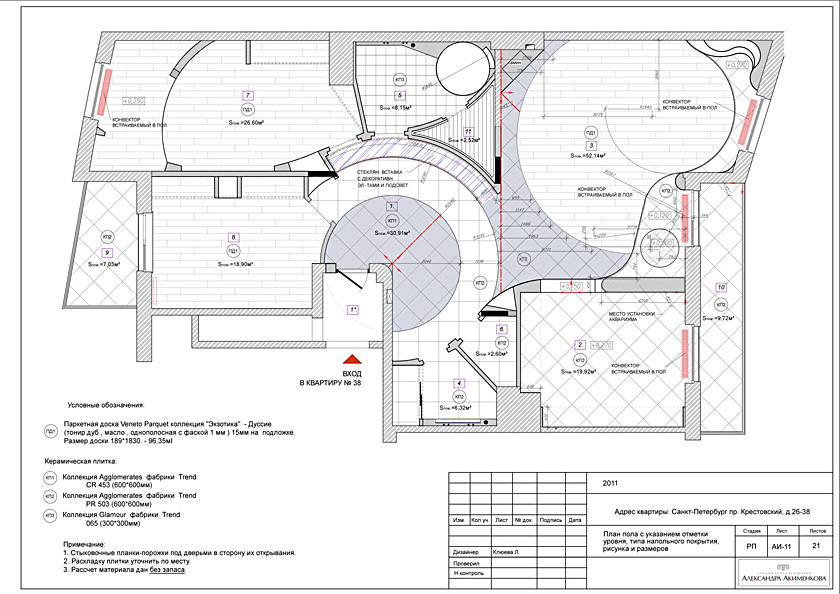

АИ-11 План пола с указанием: отметки уровня пола, типа напольного покрытия, рисунка и размеров.
АИ-12 План размещения электрического подогрева пола с привязкой регулятора.

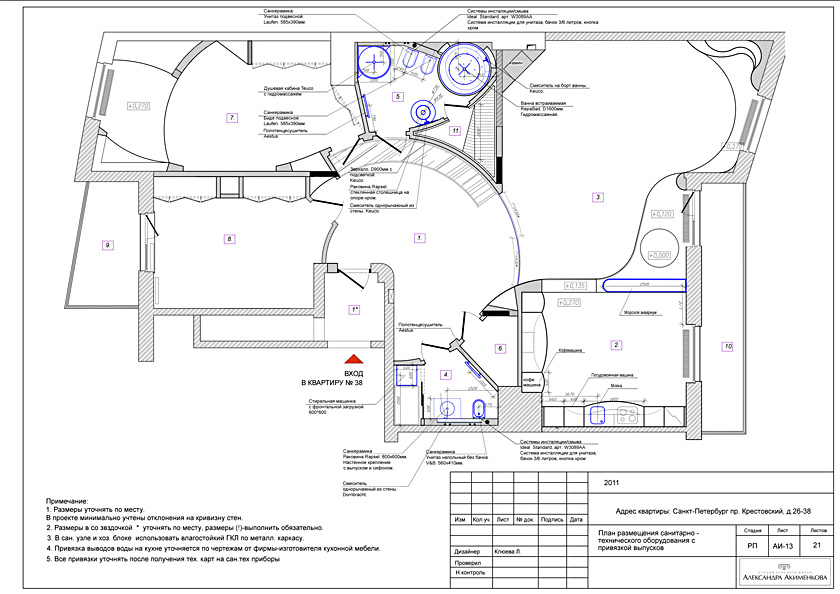

АИ-13 План размещения санитарно-технического оборудования с привязкой выпусков и приложением монтажных чертежей от производителя.

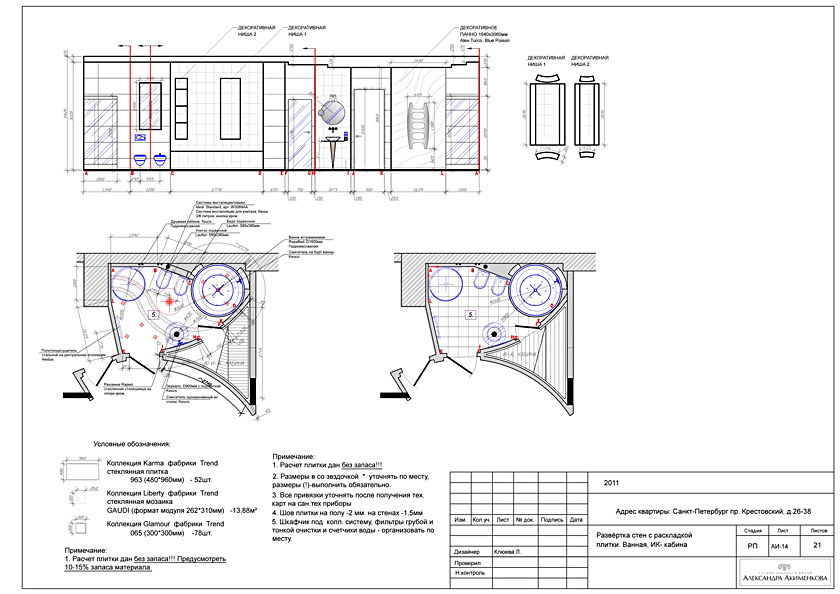

АИ-14 Развертка стен с раскладкой плитки с указанием размеров, артикула и площади выбранного материала.

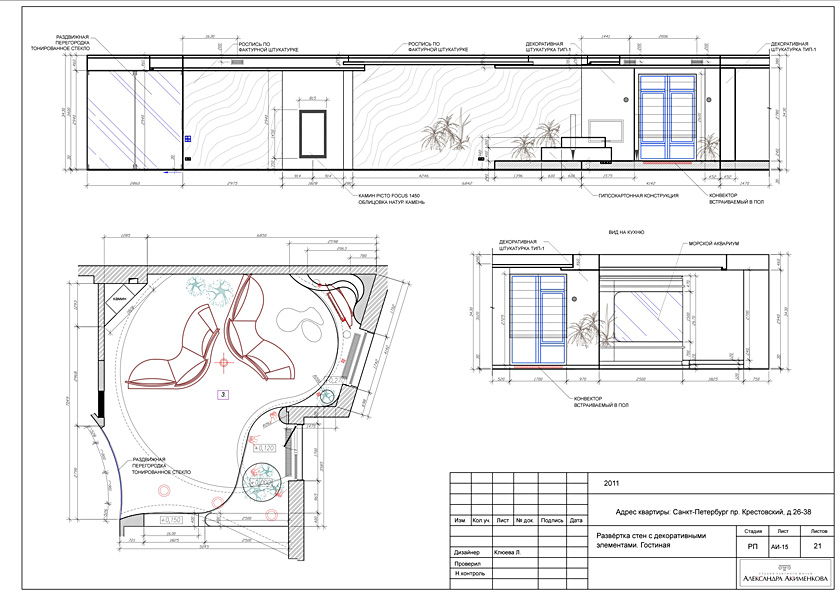

АИ-15 Разрез и развертка стен с декоративными элементами.

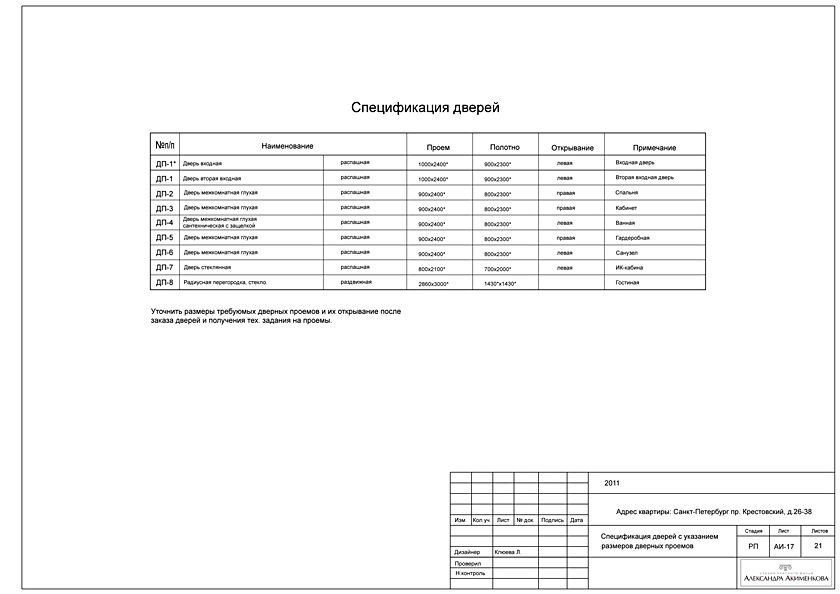

АИ-17 Спецификация дверей с указанием размеров дверных проемов.

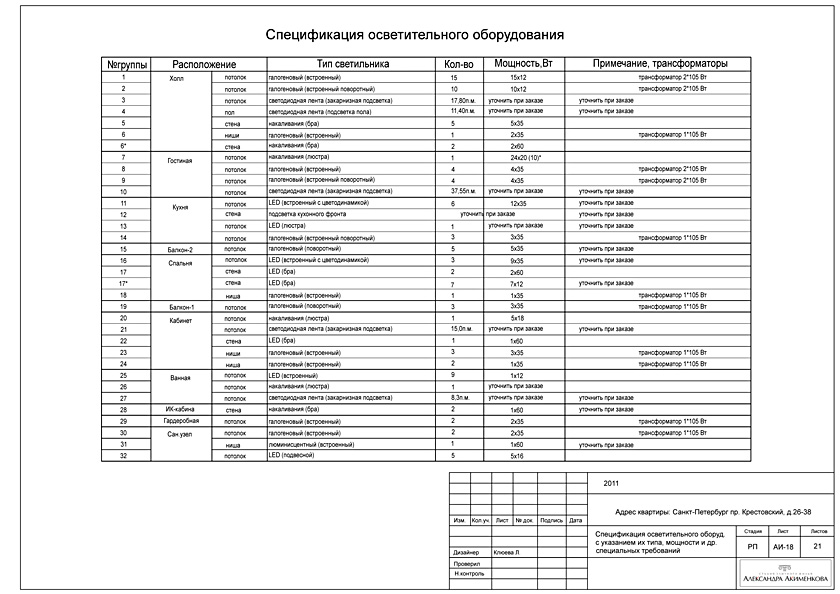

АИ-18 Спецификация осветительного оборудования с указанием их типа и мощности и др. специальных требований.

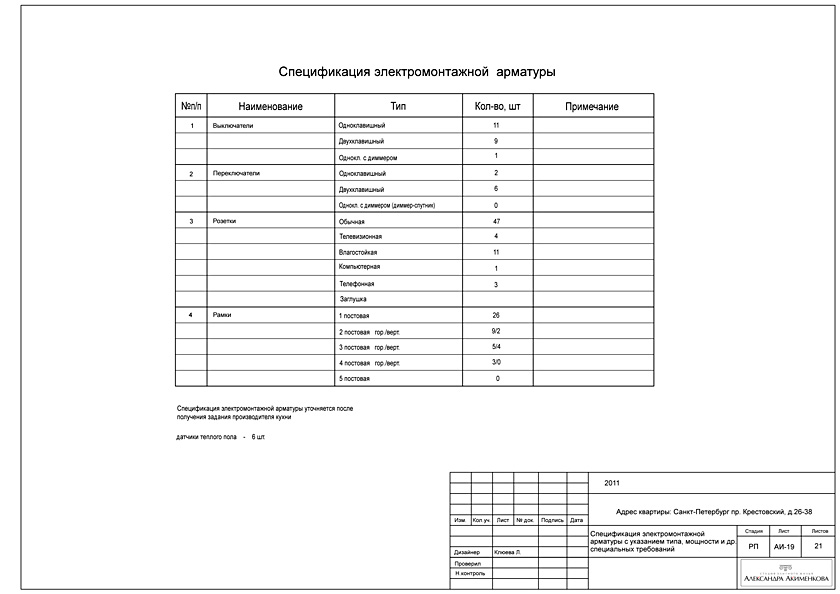

АИ-19 Спецификация электромонтажной арматуры с указанием типа изделия и др. специальных требований.

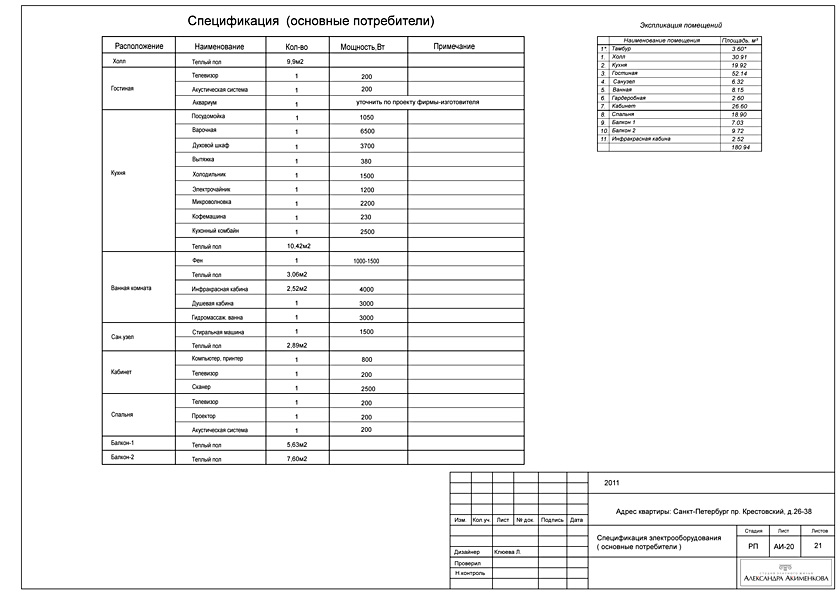

АИ-20 Спецификация электрооборудования (основные потребители).

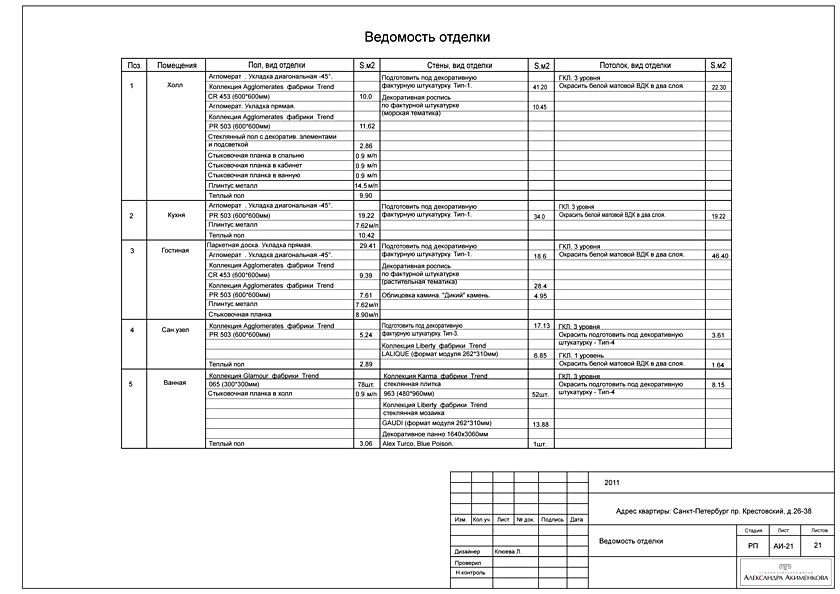

АИ-21 Ведомость отделки.
